YHLD型雷达物位计
应 用
煤厂，电厂
石油化工
食品行业
及一般工业应用
特 性
测量范围大，精度高
非接触式测量，因此适用于比较复杂的工况
突出表现在测粘稠液体，或温度和压力变化大的场合
输出模拟信号4...20mA
产品描述
YHLD型雷达物位计因其特殊的非接触式测量特性，可对有污染性和腐蚀性的介质进行准确的测量。其稳定和准确的表现也同样体现在复杂的测量环境下。输出的模拟信号4…20mA可以提供远端控制。采用了独特的微波技术，和Echo-tech回波处理技术以适应各种工况。脉冲的工作方式可测小介电常数介质，并安全适用于各种金属，非金属容器内。对人体及环境无伤害。
技术参数
|
型号 |
YHLD-A |
YHLD-B |
YHLD-C |
|

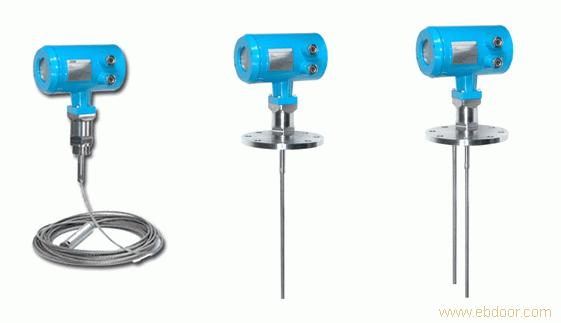

图 片 |
|
|
|
|
应 用 |
可测固体和液体介质。适用于各种复杂测量，如小介电常数介质，腐蚀性工况，粉煤灰等颗粒状介质，以及挥发腐蚀性液体介质 |
适用于固体和液体介质测量，特别是强腐蚀性介质，同时在具有一定温度压力条件下的物位测量 |
过程条件简单，适合腐蚀性介质，和固体料位测量
|
|
测量范围 |
35米 |
20米 |
20米 |
|
接口尺寸 |
法兰(DN50,DN80,DN100,DN150) |
法兰(DN50,DN80,DN100,DN150) |
螺纹(G 11/2 , 11/2NPT) |
|
工作温度 |
-40~250℃ |
-40~150℃ |
-40~130℃ |
|
工作压力 |
-1.0~40bar |
-1.0~20bar |
-1.0~3bar |
|
精 度 |
< 0.1% |
|
滞 后 |
0.2秒 |
|
采 样 |
回波采样 55次/秒 |
|
分辨率 |
1 mm |
|
频率范围 |
6.8GHz |
|
防爆等级 |
EXiaIICT6 |
|
防护等级 |
IP68 |
|
信号输出 |
4…20mA/Hart 两线或三线 |
|
天线材质 |
316不锈钢 |
PP/PPFE |
PP/PPFE |
|
外壳材质 |
铝/ABS+PC |
|
电 源 |
电源：24VDC（±10%）；波纹电压：1Vpp; 耗电量：22.5mA |
|
环境温度 |
-40~80℃ |
|
环境压力 |
-1~40bar |
|
外壳防护 |
IP68 |
