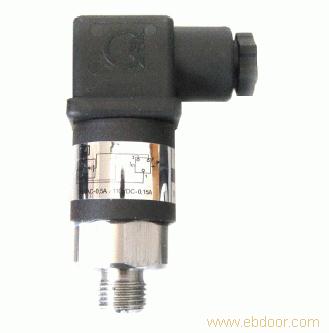

一、原理结构
内置活塞与精密弹簧相连当压力变化时，弹簧伸缩量发生相应变化，当压 力达到设定值时，会触发预设的机械结构并发出开关信号
二、产品特点
结构紧凑，采用DIN标准插头,接线极其方便,测量范围广（0...400bar)，过 载能力高（可高达：1230 bar)，高重复性，具有常开或常闭触点，接点镀 金, 触点容量大。可用于：水、油、气体压力的测量。
三、技术参数
△测量介质：水、油、气体
△测量范围： 详见表一
△迟滞： 10…20%设定值 （25%-35%, 1%-5%可选)
△误差: 3%设定值
△输出: 常开+常闭 接点镀金
≤ DC 42V , 1A
≤ DC 115V , 0.15A
≤ AC 42V , 3A
≤ AC 125V , 5A 尺寸图
≤ AC 250V , 3A
△介质温度: -20…85℃ (-40…160℃可选）
△防护等级：IP67
△接线方式: 端子接线
△材料: 膜片（≤12bar型)： NBR 活塞 (>12bar型)： 钢制活塞带有NBR密封 过程连接： 镀锌钢 外壳： 工程塑料 接线
表一
|
接口材质 |
型号 |
允许压力
（bar） |
损坏压力
（bar） |
设定范围
（bar） |
误差
（bar） |
固定迟滞
（bar） |
重量
（kg） |
|
铜 |
P20-02.5 |
25 |
55 |
0.2～2.5 |
3%设定值 |
10%～20%设定值
25%～35%设定值（可选）
1%～5%设定值（可选） |
0.1 |
|
P20-005 |
25 |
55 |
0.8～5.0 |
|
P20-012 |
25 |
55 |
1～12 |
|
钢 |
P20-050 |
200 |
900 |
5～50 |
0.1 |
|
P20-100 |
300 |
900 |
10～100 |
|
P20-200 |
300 |
900 |
20～200 |
|
P20-400 |
500 |
1230 |
50～400 |
注：1bar=1.02kg/cm2=0.1Mpa
